臥式振動電機作為一種廣泛應用于工業領域的設備，其安裝調試方法及內部結構對于確保其高效、穩定運行至關重要。本文將從臥式振動電機的安裝步驟、調試方法以及內部結構三個方面進行詳細闡述，以期為相關從業人員提供有價值的參考。

臥式振動電機的安裝步驟：

臥式振動電機的安裝是一個復雜而細致的過程，需要遵循嚴格的步驟以確保其性能得到充分發揮。

   首先，確保電機的安裝位置符合設計要求，并且有足夠的空間進行安裝和維護。安裝位置的選擇應考慮到電機的振動特性，避免將其安裝在易產生共振或振動過大的位置。同時，應確保電機周?chē)鸁o(wú)易燃易爆物品，以保證運行安全。其次，將電機的底座安裝在預定的位置上，并確保底座的水平度和垂直度符合要求。底座的安裝應牢固可靠，防止電機在運行過程中發生晃動或位移。使用水平儀測量底座平面的不平度，確保其結果不大于規定范圍，如0～3毫米。接著，將電機的外殼安裝在底座上，并使用螺栓將其固定。外殼的安裝應緊密無縫隙，以防止粉塵或水分進入電機內部影響性能。同時，應確保外殼的緊固性能良好，以防止電機的振動過大。

   在安裝電機的電纜入口之前，確保電纜的長度和直徑符合設計要求，并且電纜的絕緣性能良好。電纜的引入應使用密封圈進行密封，以防止電機內部的氣體泄漏。電纜的固定應牢固可靠，避免在電機運行時發生松動或損壞。最后，檢查電機的安裝是否正確，并進行必要的調整，以確保電機的正常運行。檢查內容包括電機的旋轉方向、軸承的潤滑情況、緊固件的松動情況等。對于發現的問題應及時處理，確保電機在安裝完成后能夠順利啟動并穩定運行。

臥式振動電機的調試方法：

臥式振動馬達的調試是確保其性能達標和運行穩定的關鍵步驟。調試過程中需要關注電機的激振力、振動頻率、軸承溫度等參數，以確保其符合設計要求。

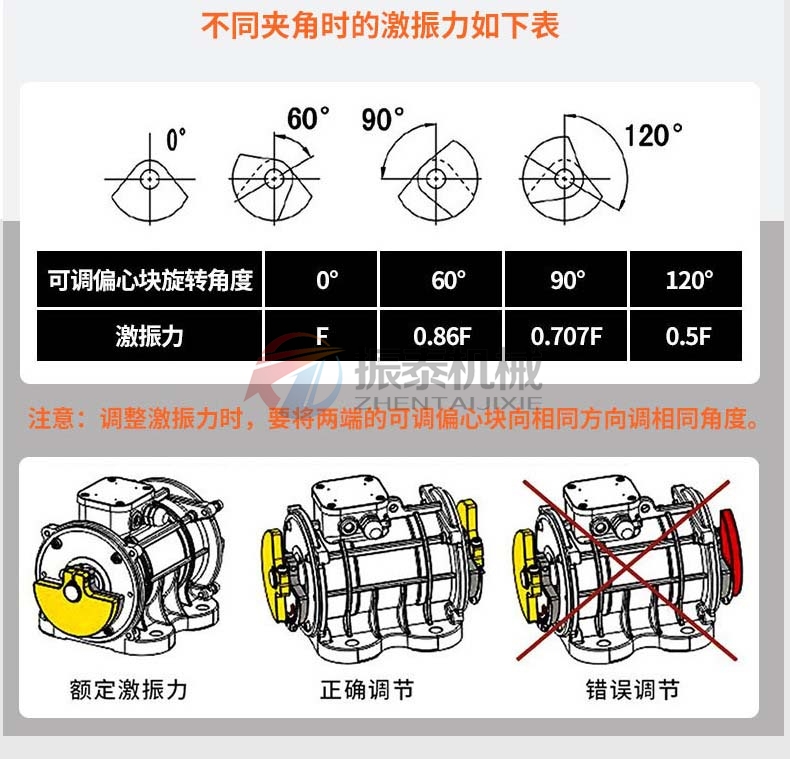

   首先，進行激振力的調節。臥式振動電機的激振力是通過調整轉子軸兩端的偏心塊來實現的。根據電機的型號和規格，偏心塊分為可調塊和固定塊。對于可調塊，應使用緊固螺栓將其壓緊在電機轉軸上，并通過旋轉偏心塊來調整激振力。在調節過程中，應注意保持兩端偏心塊的位置相對應，且百分?jǐn)?shù)的設定必須相等，以避免產生巨大的錯向激振力，損傷電機的振動機械。

   其次，進行振動頻率的調節。振動頻率的調節通常通過改變電機的轉速來實現。在調節過程中，應使用合適的測速儀器對電機的轉速進行監測，并根據需要調整電機的供電電壓或頻率，以達到所需的振動頻率。此外，還應關注軸承的溫度變化。軸承是臥式振動電機的關鍵部件之一，其溫度的變化直接影響到電機的運行穩定性和壽命。在調試過程中，應使用溫度計對軸承的溫度進行實時監測，并確保其不超過允許范圍。如發現軸承溫度過高，應及時停機檢查并排除故障。

臥式振動電機的內部結構：

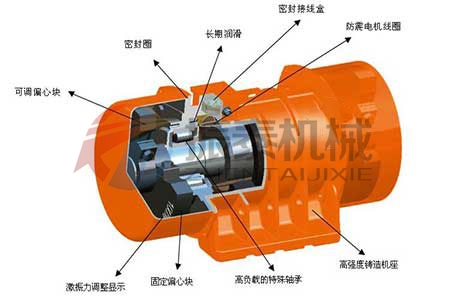

   臥式振震動電機的內部結構復雜而精細，主要由驅動電動機部分和激振機械部分組成。這兩部分相互配合，共同實現電機的振動功能。

驅動電動機部分是臥式振動電機的動力源，通常采用三相異步電動機或單相電動機。其結構與普通電機相似，包括定子、轉子、軸承、端蓋等部件。定子部分固定不動，負責產生磁場；轉子部分在磁場的作用下旋轉，將電能轉化為機械能。軸承則用于支撐轉子并承受其旋轉時產生的離心力。

   激振機械部分是臥式振動電機的核心部件，主要由偏心塊、主軸、軸承等部件組成。偏心塊安裝在主軸的兩端，通過高速旋轉產生離心力，從而產生激振力。主軸則負責將激振力傳遞給振動機械，實現物料的輸送、篩分等功能。軸承則用于支撐主軸并承受其承受的強大徑向載荷。

在臥式振動電機的內部結構中，還應注意以下幾點：

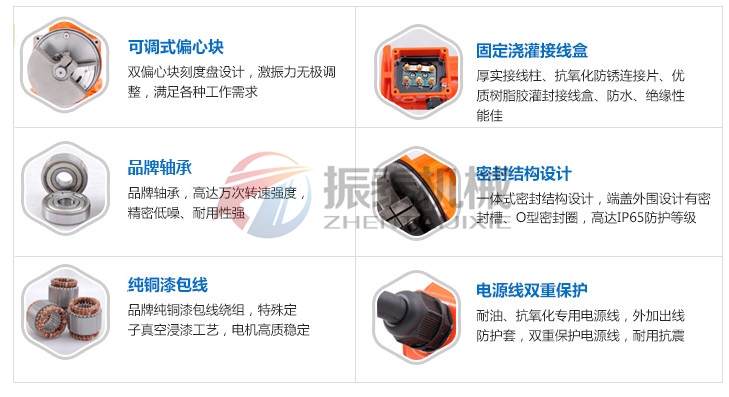

   首先，機殼采用全封閉型式，可經常工作在粉塵環境中。機殼上面帶有環形散熱筋，除了增加散熱性能外，還能加強機殼的機械強度。其次，為了保證主軸剛度，一般把主軸設計成短而粗，以適應主軸兩端承受強大離心力的需要。因此，整機外形也為短而粗。此外，須使用重型耐振軸承，用以承受強大徑向載荷，傳遞激振動力。同時，要求電機線圈、引出電纜和接線盒結構，必須具備耐振能力，以防止在振動過程中發生損壞。

   綜上所述，臥式三相異步電動機的安裝調試方法及內部結構對于確保其高效、穩定運行具有重要意義。在安裝過程中，應嚴格遵循安裝步驟，確保電機的安裝位置、底座水平度、電纜連接等符合要求。在調試過程中，應關注激振力、振動頻率、軸承溫度等參數，確保電機的性能達標。同時，了解電機的內部結構有助于更好地理解和維護設備，確保其長期穩定運行。
